水包砂多彩粒子出现渗色、混色的原因
人气：发表时间：2020-07-07 本文有485个文字，大小约为3KB，预计阅读时间2分钟
在使用水包砂的过程中，可能会出现一些渗色、混色的情况，严重的影响了墙面的美观，那么出现这样的原因有哪些呢？下面就随小编一起简单来了解一下吧！
水包砂多彩粒子出现渗色、混色的原因

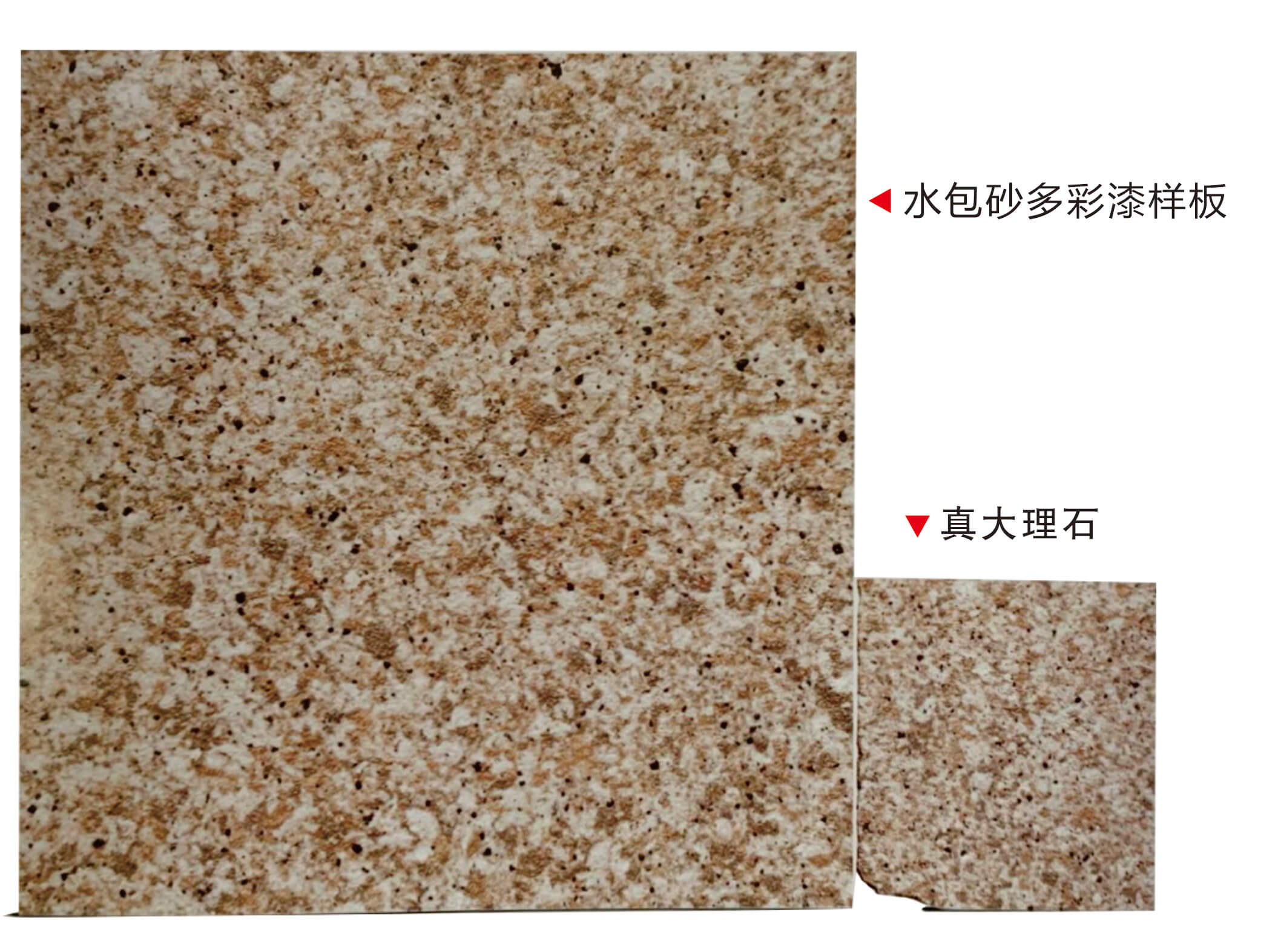

水包砂多彩粒子出现渗色、混色的原因
1、受润湿剂的影响
基础漆里的润湿剂是乳化剂的一种，不仅会影响保护胶的卡屋结构，在一定程度上也会降低颜填料表面的动态张力。如果选用不当，也会引起彩粒的渗色，高渗透性，对多彩粒子充分润湿，降低表面的张力。
2、受保护胶的影响
多彩涂料彩粒的形成主要是依靠保护胶和基础漆里的纤维素产生凝胶而形成的彼此隔离。如果彩粒表面的凝胶保护膜强度不够，不致密，彩粒内部的颜料、助剂就会通过脆弱的保护膜不断向外渗透，以致出现混浊的现象。
交联强度高、包裹性能强、交联密度大的保护胶用于水包砂生产时无渗色现象。
3、受色浆的影响
水性色浆的品种、粒径、表面张力、PH值以及用量等对水包砂多彩涂料渗色至关重要。无机颜料粒径大、表面积小，用来生产制备时相对易于分散。
调色工艺对于渗色也有影响，如果在加保护胶之前先调色，再加保护胶溶液，在一定程度上会大大减轻渗色现象。
4、受基础漆乳液的影响
基础漆里的乳液是决定成膜物化性能的关键材料。乳液中的官能团或乳化剂大多会破坏保护胶的卡屋结构，影响彩粒表面的凝胶密度，使彩点内颜料、助剂析出，出现渗色。不同的乳化剂影响程度不一，同时在造粒过程中，乳液中的乳化剂也会析出，粒子韧性不够、碎点多的体系，乳化剂析出更加明显，彩点颜色浅的情况下，造粒后保护胶出现乳白色，大多是此类原因。选用无皂乳液、减少游离乳化剂含量制作基础漆，可缓解乳化剂的析出。
以上就是关于“水包砂出现渗色、混色的原因”的相关内容了，希望这些内容对大家能起到一定的帮助作用！
全面升级
